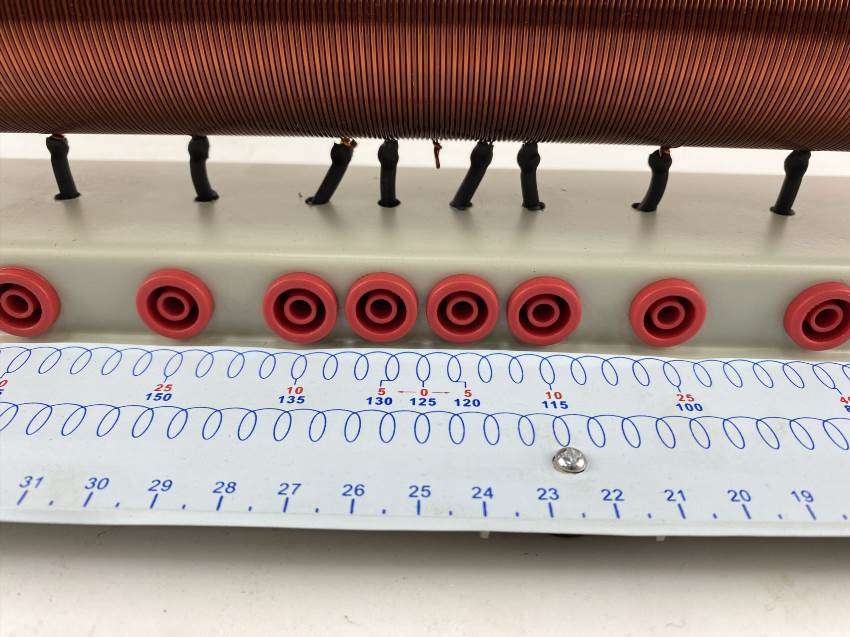

Соленоїд як серце електромагнітних механізмів

Коли ми натискаємо кнопку дверного дзвінка або запускаємо пральну машину, рідко замислюємося, що саме змушує механізм спрацювати. За лаштунками цих звичних дій працює соленоїд — пристрій, який перетворює електричну енергію на лінійний рух. Його принцип дії заснований на фундаментальних законах електромагнетизму, відкритих ще у XIX столітті, але досі залишається актуальним у сучасній техніці. Соленоїди можна знайти у побутових приладах, автомобілях, промисловому обладнанні та навіть медичних апаратах. Вони бувають різних розмірів — від мініатюрних, що поміщаються на долоні, до масивних промислових агрегатів. Розуміння того, як працює цей пристрій, допоможе не лише обрати правильний варіант для конкретних завдань, але й уникнути типових помилок при експлуатації.

У цій статті ми розглянемо, з чого складається соленоїд, як він функціонує, де його застосовують і на що звертати увагу при виборі та обслуговуванні. Також торкнемося практичних аспектів розрахунку параметрів для тих, хто планує використовувати соленоїди у власних проектах.

З чого складається соленоїд і як він працює

Соленоїд — це електромагнітний пристрій, який складається з кількох ключових компонентів. Основою конструкції є котушка з ізольованого дроту, намотаного на циліндричний каркас. Всередині котушки розташований рухомий феромагнітний осердя, яке може вільно переміщатися вздовж осі. Коли через котушку проходить електричний струм, виникає магнітне поле, яке втягує осердя всередину котушки. Саме цей рух і використовується для виконання корисної роботи — відкриття клапанів, перемикання контактів або приведення в дію механізмів.

Принцип роботи соленоїда базується на законі електромагнітної індукції, відкритому Майклом Фарадеєм. Коли електричний струм проходить через провідник, навколо нього виникає магнітне поле. Якщо провідник намотаний у вигляді котушки, магнітні поля окремих витків складаються, створюючи потужне магнітне поле всередині котушки. Напрямок цього поля можна визначити за правилом правої руки: якщо обхопити котушку правою рукою так, щоб пальці вказували напрямок струму, то великий палець покаже напрямок магнітних силових ліній.

Осердя соленоїда виготовляють з матеріалів з високою магнітною проникністю, таких як м’яка сталь або спеціальні сплави. Коли магнітне поле котушки діє на осердя, воно намагнічується і втягується в область з найсильнішим магнітним полем — всередину котушки. Сила, з якою осердя втягується, залежить від кількох факторів: сили струму в котушці, кількості витків дроту, площі поперечного перерізу осердя та магнітних властивостей матеріалу осердя. Цю силу можна розрахувати за формулою:

F = (N * I)^2 * μ * A / (2 * g^2)

де F — сила втягування, N — кількість витків, I — сила струму, μ — магнітна проникність матеріалу осердя, A — площа поперечного перерізу осердя, g — величина повітряного зазору між осердям і котушкою.

Важливо зазначити, що соленоїди бувають двох основних типів: тягові та штовхаючі. У тягових соленоїдах осердя втягується всередину котушки, а в штовхаючих — виштовхується назовні. Вибір типу залежить від конкретного застосування. Наприклад, тягові соленоїди часто використовують у клапанах і замках, тоді як штовхаючі можуть застосовуватися для приведення в дію важелів або інших механізмів.

Де застосовують соленоїди в побуті та промисловості

Соленоїди знайшли широке застосування в різних сферах завдяки своїй простоті, надійності та ефективності. У побуті ми стикаємося з ними щодня, часто навіть не підозрюючи про це. Один з найпоширеніших прикладів — дверні замки з електромагнітним приводом. Коли ви натискаєте кнопку на брелоку сигналізації, соленоїд втягує ригель замка, дозволяючи відкрити двері без ключа. Подібний принцип використовується і в електронних замках на вхідних дверях офісів або під’їздів.

У побутовій техніці соленоїди відіграють важливу роль. У пральних машинах вони керують подачею води, відкриваючи та закриваючи клапани в потрібний момент. У посудомийних машинах соленоїди відповідають за дозування миючих засобів. Навіть у кавоварках можна знайти мініатюрні соленоїди, які контролюють подачу води або пари. У холодильниках з льодогенераторами соленоїди використовуються для подачі води в лоток для льоду.

У автомобілях соленоїди застосовуються в різних системах. Найвідоміший приклад — стартер, де соленоїд виконує роль реле, замикаючи контакти для запуску двигуна. У автоматичних коробках передач соленоїди керують перемиканням передач, регулюючи тиск трансмісійної рідини. У системах впорскування палива соленоїди контролюють відкриття форсунок, забезпечуючи точну дозу палива. Навіть у системах кондиціонування повітря автомобілів соленоїди використовуються для керування потоками холодоагенту.

У промисловості соленоїди застосовуються ще ширше. Вони використовуються в гідравлічних і пневматичних системах для керування потоками рідин і газів. У верстатах з числовим програмним керуванням соленоїди відповідають за перемикання інструментів або зміну режимів роботи. У пакувальних машинах вони керують механізмами подачі та укладання продукції. Навіть у великих промислових пресах соленоїди використовуються для керування клапанами гідравлічної системи.

У медичній техніці соленоїди знайшли застосування в різних діагностичних і терапевтичних пристроях. Наприклад, в апаратах для гемодіалізу вони контролюють потоки крові та діалізного розчину. У хірургічних інструментах соленоїди використовуються для точного позиціонування робочих частин. Навіть у стоматологічних установках можна знайти соленоїди, які керують подачею води та повітря.

Соленоїди також широко використовуються в системах автоматизації та робототехніці. Вони можуть виконувати роль виконавчих механізмів у різних пристроях, від простих маніпуляторів до складних промислових роботів. У системах безпеки соленоїди застосовуються для блокування дверей або вентиляційних каналів у разі виникнення надзвичайних ситуацій.

Ось основні сфери застосування соленоїдів:

• побутова техніка — пральні машини, посудомийні машини, холодильники;
• автомобільна промисловість — стартери, автоматичні коробки передач, системи впорскування палива;
• промислове обладнання — гідравлічні та пневматичні системи, верстати з ЧПК;
• медична техніка — апарати для гемодіалізу, хірургічні інструменти;
• системи безпеки — електромагнітні замки, системи блокування;
• робототехніка — виконавчі механізми маніпуляторів;
• пакувальні машини — механізми подачі та укладання продукції;
• системи автоматизації — керування клапанами та заслінками.

Як вибрати соленоїд для конкретного завдання

Вибір правильного соленоїда залежить від низки факторів, які потрібно врахувати ще на етапі проектування. Перш за все, необхідно визначити тип соленоїда — тяговий чи штовхаючий. Це залежить від того, в якому напрямку потрібно переміщувати механізм. Наприклад, для відкриття клапана зазвичай використовують тяговий соленоїд, а для приведення в дію важеля може знадобитися штовхаючий.

Наступний важливий параметр — сила, яку повинен розвивати соленоїд. Вона залежить від маси рухомих частин механізму, сили тертя та інших опорів. Для розрахунку необхідної сили можна скористатися формулою, наведеною раніше, але на практиці часто використовують емпіричний підхід. Якщо маса рухомих частин невелика (до кількох сотень грамів), можна вибрати соленоїд з силою втягування 5-10 Н. Для більш масивних механізмів може знадобитися сила 50 Н і більше.

Хід осердя — ще один критичний параметр. Він визначає, на яку відстань може переміститися осердя під дією магнітного поля. Хід залежить від конструкції механізму, яким керує соленоїд. Наприклад, для відкриття невеликого клапана може знадобитися хід всього кілька міліметрів, тоді як для приведення в дію важеля може знадобитися хід 20-30 мм. Важливо врахувати, що сила втягування соленоїда зменшується зі збільшенням ходу осердя. Тому не варто вибирати соленоїд з надмірно великим ходом, якщо цього не вимагає конструкція механізму.

Напруга живлення соленоїда повинна відповідати напрузі джерела живлення в системі. Найпоширеніші варіанти — 12 В, 24 В і 220 В. Для побутових застосувань зазвичай використовують соленоїди на 12 В або 24 В, тоді як у промисловості часто застосовують соленоїди на 220 В. Важливо врахувати, що соленоїди на постійному струмі (DC) і змінному струмі (AC) мають різні характеристики. Соленоїди постійного струму зазвичай більш ефективні і мають менші втрати, але потребують випрямляча, якщо джерело живлення — змінний струм.

Тривалість включення — це відсоток часу, протягом якого соленоїд може працювати без перегріву. Наприклад, якщо вказана тривалість включення 25%, це означає, що соленоїд може працювати 15 секунд на хвилину без ризику перегріву. Для безперервної роботи потрібно вибирати соленоїди з тривалістю включення 100%. Цей параметр особливо важливий для промислових застосувань, де соленоїди можуть працювати тривалий час без перерви.

Розміри та спосіб монтажу соленоїда також мають значення. Потрібно переконатися, що обраний соленоїд поміститься в призначеному для нього місці і його можна буде надійно закріпити. Деякі соленоїди мають фланці для кріплення, інші — різьбові отвори або спеціальні кронштейни. Важливо також врахувати спосіб підключення проводів — деякі соленоїди мають клемні колодки, інші — виведені дроти.

Ось основні параметри, на які слід звернути увагу при виборі соленоїда:

• тип соленоїда — тяговий чи штовхаючий;
• сила втягування — повинна відповідати масі рухомих частин;
• хід осердя — визначається конструкцією механізму;
• напруга живлення — повинна відповідати джерелу живлення;
• тривалість включення — залежить від режиму роботи;
• розміри та спосіб монтажу — повинні відповідати місцю установки;
• тип струму — постійний чи змінний;
• ступінь захисту — важливо для роботи в агресивних середовищах.

Порівняльна таблиця типів соленоїдів за сферами застосування:

Як правильно підключити та обслуговувати соленоїд

Правильне підключення соленоїда — запорука його довговічної та безпечної роботи. Перш за все, потрібно переконатися, що напруга живлення відповідає номінальній напрузі соленоїда. Підключення соленоїда до джерела живлення з вищою напругою може призвести до перегріву і виходу з ладу. Якщо соленоїд розрахований на постійний струм, а джерело живлення — змінний, знадобиться випрямляч. Для соленоїдів змінного струму важливо врахувати частоту мережі — 50 Гц або 60 Гц, залежно від регіону.

При підключенні соленоїда до джерела живлення важливо дотримуватися полярності, якщо соленоїд розрахований на постійний струм. Хоча більшість соленоїдів постійного струму працюватимуть незалежно від полярності, деякі моделі можуть мати вбудовані діоди або інші елементи, які вимагають правильного підключення. Для соленоїдів змінного струму полярність не має значення.

Для керування соленоїдом часто використовують реле або транзисторні ключі. Це дозволяє керувати потужними соленоїдами за допомогою слабких сигналів від мікроконтролерів або інших керуючих пристроїв. При виборі реле або транзистора потрібно врахувати максимальний струм соленоїда і вибрати елемент з відповідним запасом по струму і напрузі. Наприклад, якщо соленоїд споживає 2 А при 12 В, реле повинно бути розраховане на струм не менше 3 А і напругу не менше 15 В.

Для захисту схеми від перенапруг, які виникають при вимкненні соленоїда, рекомендується використовувати захисні діоди або варистори. Коли соленоїд вимикається, магнітне поле в котушці швидко зникає, що призводить до виникнення високої напруги самоіндукції. Ця напруга може пошкодити керуючі елементи схеми. Захисний діод, підключений паралельно котушці соленоїда в зворотному напрямку, дозволяє цій напрузі розсіятися безпечно.

Обслуговування соленоїда зазвичай зводиться до періодичної перевірки його стану і очищення від пилу та бруду. Особливу увагу слід приділити рухомим частинам — осердю і механізму, який воно приводить в дію. Якщо осердя переміщується з труднощами, це може свідчити про зношування або забруднення. У такому випадку потрібно розібрати соленоїд, очистити його від бруду і змастити рухомі частини спеціальним мастилом для електромагнітних механізмів.

Якщо соленоїд працює в агресивному середовищі, наприклад, у вологому або запиленому приміщенні, слід регулярно перевіряти стан ізоляції дротів і клем. Вологість і пил можуть призвести до корозії контактів і короткого замикання. Для захисту від вологи можна використовувати спеціальні герметичні корпуси або захисні покриття.

При тривалій експлуатації соленоїда може виникнути потреба в заміні зношених частин. Найчастіше зношується осердя і механізм, який воно приводить в дію. Якщо осердя має сліди зношування або корозії, його слід замінити. Також варто перевірити стан котушки — якщо ізоляція дроту пошкоджена, котушку потрібно замінити, щоб уникнути короткого замикання.

Ось основні кроки з обслуговування соленоїда:

• періодично перевіряти стан рухомих частин;
• очищати соленоїд від пилу та бруду;
• змащувати рухомі частини спеціальним мастилом;
• перевіряти стан ізоляції дротів і клем;
• захищати соленоїд від вологи та агресивних середовищ;
• замінювати зношені частини — осердя, котушку;
• перевіряти правильність підключення і полярність;
• використовувати захисні елементи для запобігання перенапругам.

Як розрахувати параметри соленоїда для власних проектів

Розрахунок параметрів соленоїда для власних проектів може здатися складним завданням, але насправді це цілком реально, якщо дотримуватися певної послідовності. Перш за все, потрібно визначити силу, яку повинен розвивати соленоїд. Для цього потрібно знати масу рухомих частин механізму, силу тертя та інші опори. Наприклад, якщо потрібно підняти вантаж масою 1 кг, сила втягування соленоїда повинна бути не менше 10 Н (з урахуванням прискорення вільного падіння 9,8 м/с²).

Наступний крок — визначення ходу осердя. Він залежить від конструкції механізму, яким керує соленоїд. Наприклад, якщо потрібно відкрити клапан на 5 мм, хід осердя повинен бути не менше цієї величини. Важливо врахувати, що сила втягування соленоїда зменшується зі збільшенням ходу осердя. Тому не варто вибирати соленоїд з надмірно великим ходом, якщо цього не вимагає конструкція механізму.

Після визначення необхідної сили і ходу осердя можна приступити до розрахунку параметрів котушки. Для цього потрібно знати напругу живлення і максимальний струм, який може споживати соленоїд. Наприклад, якщо джерело живлення має напругу 12 В і максимальний струм 2 А, можна розрахувати опір котушки за законом Ома: R = U / I = 12 В / 2 А = 6 Ом.

Далі потрібно визначити кількість витків котушки. Для цього можна скористатися формулою для сили втягування соленоїда, наведеною раніше. Наприклад, якщо потрібна сила 10 Н, хід осердя 5 мм, площа поперечного перерізу осердя 1 см², магнітна проникність матеріалу осердя 1000, а струм 2 А, можна розрахувати кількість витків:

N = sqrt((2 * F * g²) / (μ * A * I²)) = sqrt((2 * 10 Н * (0,005 м)²) / (1000 * 0,0001 м² * (2 А)²)) ≈ 158 витків.

Тепер потрібно визначити діаметр дроту для котушки. Для цього потрібно знати довжину дроту і його опір. Довжину дроту можна розрахувати, знаючи кількість витків і середній діаметр котушки. Наприклад, якщо середній діаметр котушки 2 см, довжина одного витка буде π * D = 3,14 * 0,02 м ≈ 0,0628 м. Загальна довжина дроту буде 158 витків * 0,0628 м ≈ 9,92 м.

Опір дроту можна розрахувати за формулою R = ρ * L / A, де ρ — питомий опір матеріалу дроту, L — довжина дроту, A — площа поперечного перерізу дроту. Наприклад, якщо питомий опір міді 0,0175 Ом·мм²/м, а опір котушки 6 Ом, можна розрахувати площу поперечного перерізу дроту:

A = ρ * L / R = 0,0175 Ом·мм²/м * 9,92 м / 6 Ом ≈ 0,029 мм².

Діаметр дроту можна розрахувати за формулою d = sqrt(4 * A / π) = sqrt(4 * 0,029 мм² / 3,14) ≈ 0,19 мм.

Важливо врахувати, що ці розрахунки є приблизними і можуть відрізнятися від реальних значень через низку факторів, таких як нерівномірність намотування, втрати в магнітопроводі та інші. Тому рекомендується робити невеликий запас по силі і струму, щоб компенсувати можливі відхилення.

При виготовленні котушки важливо дотримуватися кількох правил. По-перше, дріт потрібно намотувати рівномірно, без перехлестів і зазорів між витками. По-друге, потрібно забезпечити надійну ізоляцію між витками і шарами дроту. Для цього можна використовувати спеціальний ізоляційний лак або плівку. По-третє, потрібно забезпечити надійне кріплення котушки на каркасі, щоб вона не переміщувалася під дією магнітного поля.

Після виготовлення котушки потрібно перевірити її параметри. Для цього можна використовувати мультиметр для вимірювання опору котушки і джерело живлення для перевірки сили втягування. Якщо параметри котушки не відповідають розрахунковим, потрібно внести корективи — змінити кількість витків, діаметр дроту або інші параметри.

Цікавий факт: перший соленоїд був винайдений французьким фізиком Андре-Марі Ампером у 1820 році. Він використовував його для демонстрації магнітних властивостей електричного струму. Ампер показав, що котушка з дроту, через яку проходить струм, поводиться як магніт, притягуючи металеві предмети. Цей експеримент став одним з фундаментальних відкриттів в електромагнетизмі і поклав початок розвитку електромагнітних пристроїв.

Соленоїди стали невід’ємною частиною сучасного світу, знайшовши застосування в найрізноманітніших сферах — від побутової техніки до промислового обладнання. Розуміння принципів їх роботи, правильний вибір і грамотне обслуговування дозволяють ефективно використовувати ці пристрої в різних проектах. Незалежно від того, чи потрібен соленоїд для простого механізму або складної системи автоматизації, важливо враховувати всі параметри і особливості експлуатації, щоб забезпечити надійну і довговічну роботу.

Для тих, хто планує використовувати соленоїди у власних розробках, важливо пам’ятати про необхідність точних розрахунків і ретельного підбору компонентів. Навіть невеликі помилки в розрахунках можуть призвести до неефективної роботи або передчасного виходу з ладу пристрою. Водночас, дотримуючись основних принципів і рекомендацій, можна створити надійний і ефективний механізм, який буде служити довгі роки.

Соленоїди продовжують розвиватися, з’являються нові матеріали і технології, які дозволяють створювати більш потужні і компактні пристрої. Однак основні принципи їх роботи залишаються незмінними, що робить їх універсальним рішенням для багатьох завдань, пов’язаних з перетворенням електричної енергії на механічний рух.
